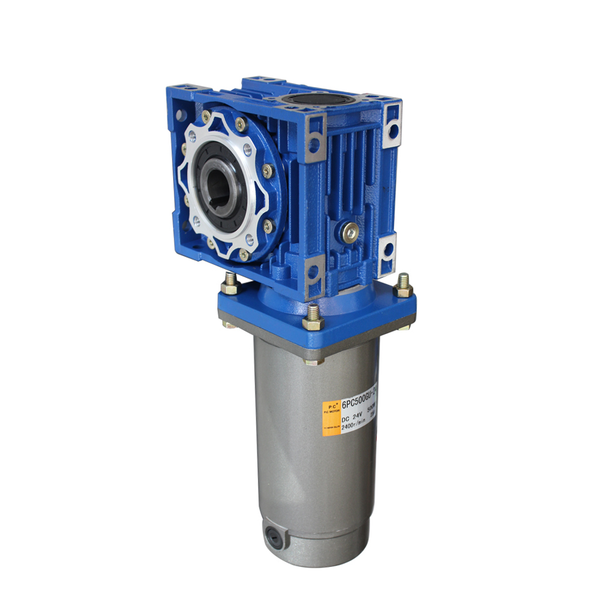

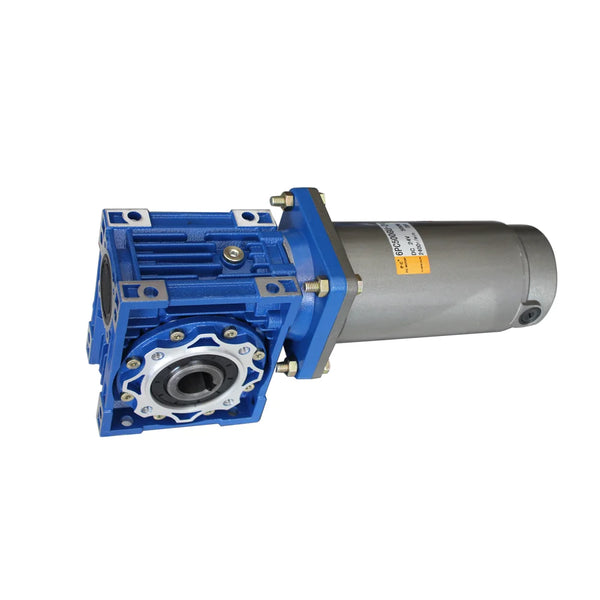

Geciktirme mekanizması: türbin solucan redüktörü

1. Redüktör, yüksek kaliteli alüminyum alaşımlı döküm gövdeden yapılmıştır, hafif ve güzel görünüm, kompakt yapı, küçük hacim, hafif ağırlık, kurulum alanından tasarruf sağlar, paslanması kolay değildir.

2. Soğutma performansı iyi, güvenli ve güvenilir, yüksek verimlidir.

3. Yüksek taşıma kapasitesi, kararlı iletim, düşük titreşim, düşük gürültü.

4. Bağlantı yapısının güç girişi ve çıkış torku vardır, çeşitli bağlantı ihtiyaçlarını karşılayabilir; Gövde şekli tasarımı ve ayak deliği seti düzeni çeşitli kurulumlara uyum sağlar, güçlü ortaklık.

Kurulum notu:

1. Redüktör düz sağlam taban üzerine monte edilecek ayak vidaları sıkılmalı ve darbeye dayanıklı hale getirilmelidir.

2. Ana tahrik hız düşürücü - tüm bağlantı mili uzatma makinesi çalışması, eksen üzerine monte edildikten sonra birbirine doğru olmalıdır.

3. Dişli, dişli aktarma parçaları (mil uzantısı gibi) eksenel ve eğilme stresini azaltmak için mümkün olduğunca yatağa yakın olmalıdır.

4. Redüktör montaj makinesinde, solucan kafası ve kama yuvası tereyağının duvara dağıtılması gerekir, çok sıkı montajdan kaçınılmalı, şaft deliğinin gün boyu paslanması önlenmelidir.

5. Her türlü motorlu düz tip yavaşlatma makinesinin kullanımında, motor ağırlığı büyük ise, cihazı destekleyecek şekilde ayarlanmalıdır.

Güç: 500 w

Voltaj: 12 v / 24 v

Türbin: NMRV050

Oran: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Aşağıdakilere karşılık gelen hız oranı hakkında:

5-480 - RPM oranı, 7,5-320 RPM oranı, 10-240 RPM hız oranı, 15 ila 160 r/dak oranı,

Dakikada 20-120 devir oranı, 25 ila 96 r/dk oranı, 30-80 RPM devir oranı, 40-60 RPM devir oranı,

50-48 RPM hız oranı, 60-40 RPM hız oranı, hız oranı, 80-30 r/dak, dakikada 100-24 devir hız oranı

Gerçek hız, yük boyutu ve hatada gösterilen değerlerden %2-20 oranında değişecektir, 25 a 24 v teori parametreleri, 50 a 12 v teori parametreleri (yüke göre akım değişiklikleri). Motor hızının diğer hız kontrolü, torku ayarlarsanız azalır, uzun süre düşük hızda çalışamaz.

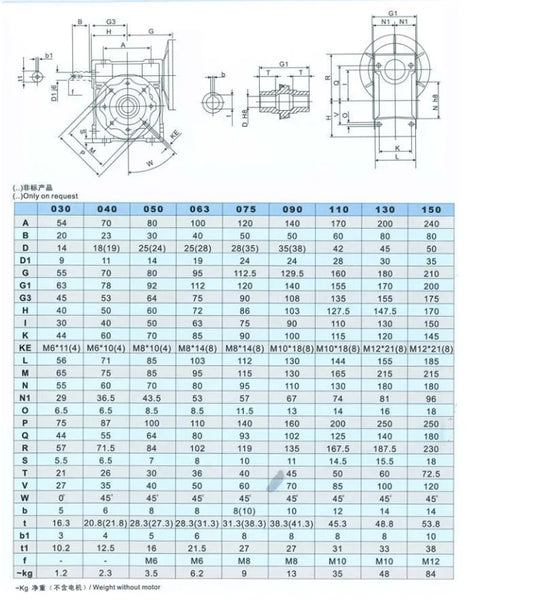

050'ye karşılık gelen türbin kutusu boyutları,

Çıkış deliği 25 mm

Motor flanş çapı 10.4*10.4 CM

Motor uzunluğu 19.5 CM'dir
