Bu, endüktif hall'un yüksek verimliliğidir, kalıcı mıknatıslı fırçasız dc tork motorudur, maksimum nominal güç çıkışı 700 W'a ulaşabilir. , tork/hız 5,4 NM / 1200 RPM Orijinal, bağımsız araştırma ve geliştirme çalışması, intihal etmeyin. Kontur çapı 159,2 MM , düz, ultra ince kalınlık 31 mm , tam metal ceket. Kol etkisi, büyük dış rotor çapı nedeniyle önemli ölçüde, aynı güçteki wellies tipi motorla karşılaştırıldığında, tork daha büyüktür, daha düşük bir hız, yer değiştirme verimliliğini artırmak, daha düşük gürültü için dişliden doğrudan güç olarak kullanılabilir. Bu makine, hafif, düzgün hız düzenlemesi, büyük tork yoğunluğu vb. ile alüminyum alaşımını destek çerçevesi olarak benimser. Motor yapısal olarak kalıcı mıknatıs tipi senkron motordur, üç fazlı, satın alınan fırçasız motor sürücüsüne adaptasyon kullanılabilir, son derece logaritması nedeniyle, yüksek puana sahiptir, bu nedenle frekans dönüşümü ayarlı hız veya konum kontrolü ile senkron olarak tahrik edilmeye de uygulanabilir, uygulama adım motor kontrolünün Açısına benzer, üç fazlı altı kontrole göre en düşük çözünürlük 2,4'e ulaşabilir Açısal yer değiştirme, doğruluk yüksek değildir, yapmayın Kodlayıcının vesilesiyle eklenmesi de dikkate alınmalıdır. Ayrıca bir jeneratördür ve çıkış üç fazlı alternatif akım olduğunda (su, rüzgar, el, çalışan makine, Stirling motoru vb. gibi) sürüş kuvvetini kabul eder, üç fazlı doğrultucu köprüsü dc'ye eklenebilir, aküyü ve diğer ekipmanları şarj edebilir, güç kaynağı sağlayabilir. Bu motor basit bir yapıya, kolay sökme ve takmaya, esnek kurulum sabit yoluna, büyük içi boş şaft tasarımına, motor şaftına ve her iki uç yüzüne sabit bir yük (veya uç) için kullanılabilir, döner kodlayıcı ile donatılmıştır, kompakt yapı, her türlü endüstri ürünü geliştirme güç kaynağıdır .

Resimler sadece referans amaçlıdır, ürün optimizasyonu ve yinelemeli güncelleme fiziksel detaylarının yükseltilmesi kulüpte farklı olabilir, lütfen satın almadan önce bilin. Çok teşekkür ederim!

Bu makine stator ve rotorun özel bir yerli büyük çaplı yatak bağlantısını benimser, yapı basit, güvenilirdir, her yönden gelen radyal, eksenel ve bozucu kuvvet yüklerine dayanabilir, motor uzun süre çalışabilir. Yatak kendisinde doğal boşluk olduğundan, belirli bir hızda motorda hafif rezonansa yol açabilir, ses, genellikle yük uygulandıktan sonra fenomeni etkili bir şekilde sınırlayabilir, kalite sorunu değildir, şirket böyle bir uygulama sonrası kabul etmeyecektir. Bu motor oluğu 45 yuva 50'nin çok kombinasyonudur, kullanım oranı yüksektir, sargı manyetik potansiyel polimerizasyon derecesi yüksektir, elektromanyetik tork büyüktür, elektriksel kapsamlı performansı en üst düzeye çıkarabilir.Özel not: bu ürün ayrıntılı dinamik dengeleme düzeltmesi olmadan, yüksek hız aralığında titreşim motoru olabilir, titreşim değerini azaltın, sevkiyat sırasında mümkün olduğunca ancak belirli verileri garanti edemez.

Bu motor resmi olarak kullanılmadan önce, lütfen rulman ömrünü tam olarak uzatmak için önceden kontrol edin. Çalıştırma yöntemi: Motor 500 ~ 600 RPM hızında yük altında 2 ~ 3 saat çalışır ve ardından 1000 tur artırarak 2 ~ 3 saat çalışır, vb. Motor yük altında 1500 RPM'ye kadar hızlandığından, yeni rulman kullanan en yüksek yeni motor hızında hafif bir ateş vardır, lütfen rulman ısınmasında yüksek hızda çalışırken, uzun süre aşırı ısınma fenomeni gibi durumlara dikkat edin, soğutmayı güçlendirmeli veya kullanmak için hızı azaltmalısınız. Böyle bir sorun kalite sorununa ait değildir, böyle bir uygulama sonrası kabul etmeyin.

Motor tahrikinin tam bir setini oluşturmak için potansiyometreyi (0 ~ 5 v analog voltaj veya PWM hız düzenlemesi) doğrudan kontrol edebilirsiniz. Dönme hızı en az 15 saniyeye kadar yarışabilir, daha fazla yuvalı çok kutuplu yapı ve hall sensör bileşenlerinin kullanımı sayesinde, son derece düşük hızlarda normal şekilde çalışmasını sağlar. Motor yükü çalışırken, sargı bobini (bakır kaybı), çekirdek (demir kaybı), yatak (sürtünme) ateşlenecek, üç ısı polimerizasyonundan sonra stator sıcaklık artışını oluşturacaktır, kurulum sırasında, lütfen stator tabanını metal stentlerin ısıl iletkenliğinin iyi performansına sıkıca oturtun, gerekirse eklemin yüzeyine termal iletken silikon kaplanabilir, metal stentlerin tam olarak kullanılması ısı miktarını dışarı aktaracak, sıcaklık artışını azaltacaktır. Açık mimari için motor kabuğu, iyi doğal soğutma koşulu, koşullar izin verirse, yardımcı ısı dağılımı bir soğutma fanına monte edilebilir, motor torku ve gücü tekrar %40 ~ %100 oranında iyileştirilebilir.

A, Ürün özellikleri:
Boyut: çap 159,2 * 31 mm kalınlık
Döndürme: yaklaşık 1,4 kg
İçi boş şaft: 65 mm açıklık
Stator: 148*10 mm kalınlığında çap
Bir yapı aracılığıyla: 45 yuva 50
Kurşun uzunluğu: 25 ~ 30 cm
Hall fazı Açısı: 120 derece
Faz çizgisi açıklaması: yeşil = A (U), sarı = B (V), mavi = C (W)
Hall çizgi dizisi: kırmızı = is, siyah = negatif, yeşil = A (U), sarı = B (V), mavi = C (W)
Salon voltajı: DC5V

İkincisi, motor parametreleri:

Aşağıdaki sırayla dc gerilimi 12/24/48/60/72 v mekanik çıkış karakteristik diyagramı:

Yukarıdaki özellikler, ilgili parametreler hesaplandıktan sonra ölçülen RMxprt model simülasyon sonuçlarına göre hesaplanmıştır, kaybı, yatak sönümlemesini ve sürtünmeyi, rüzgar direncini ve diğer faktörleri dikkate almamak ve gerçek test değerinin önyargılı olma olasılığı nedeniyle yalnızca referans amaçlıdır. Ürün parametrelerinin farklı partileri ince ayar yapılabilir, başka bir bildirim yok . Fırçasız motorun geniş çalışma voltajı aralığı, voltaj, nominal hız (uzun vadeli yük çalışma noktası) da farklıdır. Hız voltajla orantılıdır, tork ve akım kabaca orantılıdır, doğal soğutma koşulu altında, nominal maksimum tork 5,4 N * m'den azdır, nominalEn büyük elektrik akımı 11'i geçmemelidir. A, düşük hız aralığındaki motor (300 RPM'nin altında) rotor hava soğutma etkisi daha zayıftır, armatür sargı komütasyon frekansı düşüktür, motor sıcaklığının artmasına neden olur, bu sırada motor akımını azaltmak veya soğutmak için aktif önlemler almak uygun olmalıdır. Yukarıda voltaj ve dönüş hızı, elektrik akımı ve tork arasındaki ilişki, basit bir ifadeyle, belirli bir voltaj altındaki motor, en büyük uygun sürdürülebilir çalışma torklarından biri olacaktır, tork durma torku (ayrıca nominal tork olarak da adlandırılır) olarak adlandırılır, yani en düşük sınır hızından (nominal hız) birini yüklemek için ışıkla, dönen hızın altındaki yabancı çıkış torku durma torkudur, deneyim, daha düşük olduğunu göstermiştir Sınır dönüş hızı genellikle %82 - %88 boşta çalışma hızıdır, en verimli motor daha az ısı üretir, ancak küçük çıkış torku, torku veya hızı artırmak istiyorsanız, bir hedefe ulaşmak için voltajı veya akımı uygun şekilde artırabilirsiniz, motor sıcaklığı aynı anda artar, motor sıcaklığı, yatak (sargı) 80 dereceyi geçmediği veya ısıyı güçlendirdiği sürece (örneğin bir soğutma fanı) motor sıcaklık artışını kontrol etmek için motor nispeten güvenlidir. Bu nedenle motor seçimi yaparken, kullanıcı kendi ihtiyaçlarına göre (tork hızı) uygun motor gücünü seçmeli, Motorun aşırı yüklenmesini veya büyük bir beygir gücü marjının çok büyük olması nedeniyle atık arabayı önlemelidir. Özetle, bu mağaza kullanıcıyı bu ürünü kullanma konusunda bilgi, satın almadan önce bilgi ile ilişkili olası riskler konusunda sadakatle bilgilendirmiştir .

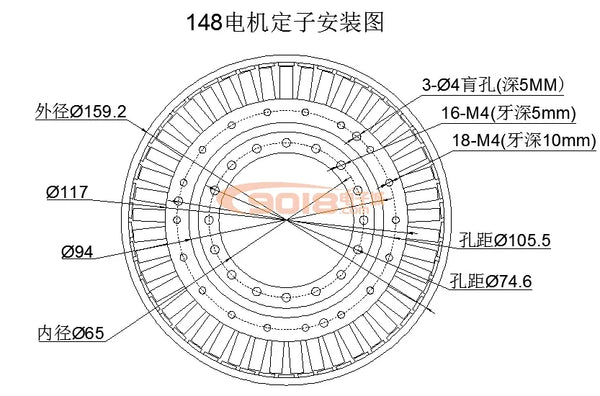

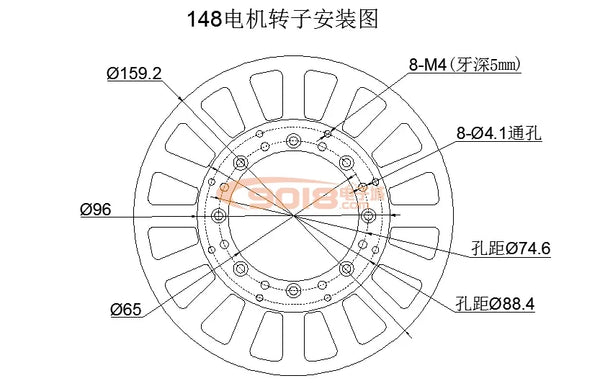

Üç, mekanik tesisat çizimi:

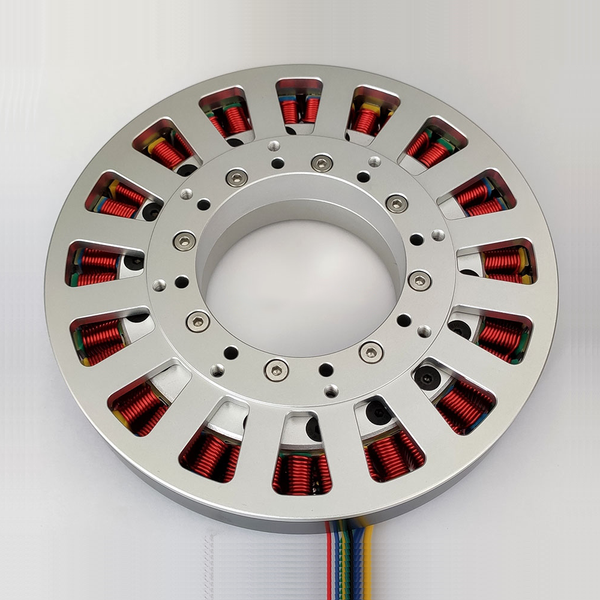

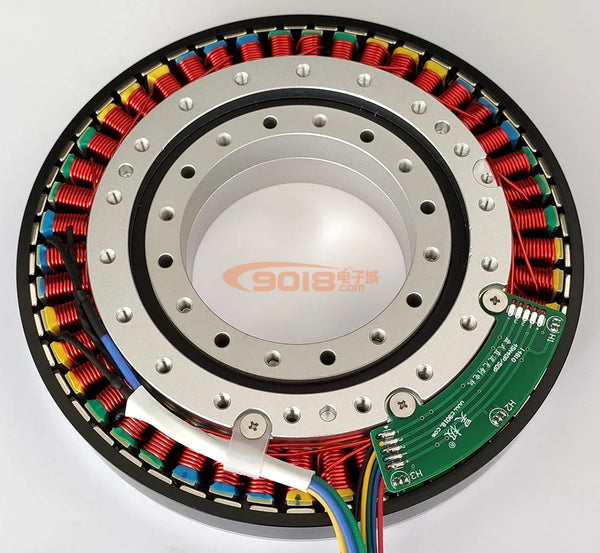

Dört, ürün resimleri:
